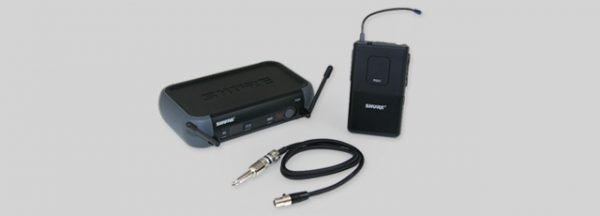

舒爾PGX 14結他無線系統提供卓越的無線技術和自動設置功能。 該系統包含一台配備WA302樂器電纜的PGX1腰包式發射機和一台PGX4分集接收機。
WA302 Instrument Cable
樂器電纜0.75米
4針微型介面（TA4F）至1/4英寸介面
可用于當前所有舒爾發射機
PGX1 Bodypack Transmitter
UHF發射機
可與頭戴式、領夾式和樂器話筒配合使用，或用於吉他或貝司。
3檔增益開關（話筒、0、-10）
包含電源/靜音開關
顯示電量、靜音和電池狀態的LED指示燈
隨附2節AA電池能夠提供連續8小時的持續電力
工作範圍達92米
PGX4 Wireless Diversity Receiver
小巧牢固的UHF接收機
易於使用，無需無線設備使用經驗
一鍵式自動頻率選擇
音頻參考壓縮擴展實現卓越的音頻性能
微處理器控制的分集
1/4波長天線
設置簡易快捷，即使新手也得心應手
只需按下接收機前端的通道按鈕，它就會快速掃描該區域並選擇清晰的頻率，並避免任何不需要的干擾。 按下接收機上的同步按鈕，並將發射機的紅外埠對準接收機，使接收機與發射機同步。
多少音樂人可同時使用該系統？
最多有8人可以同時使用PGX無線系統。 一套無線系統由一台腰包式發射機和一台接收機組成。
我通常把吉他直接插入放大器。無線系統會影響音質嗎？
PGX系統採用舒爾音頻參考壓縮擴展專利技術，系統音質幾乎與有線設置相同。 與其他無線系統相比，噪音更少，動態範圍更廣。 各級音量下都沒有人為噪音，背景噪音更低，音質更清晰。
工作範圍 92米多色LED指示燈顯示電源、鎖定、靜音和低電量對頻率敏感的UHF設計提供多達90個可選UHF頻率，工作帶寬為18MHz UHF兩節AA電池提供超過八小時的持續電力每個系統都含包裝盒分集接收系統採用兩個相同的接收機電路，將射頻干擾產生的噪音和漏音降至最低最多可同時使用8個系統PGX4擁有XLR和非平衡1/4英寸插孔音頻輸出PGX1包含靜音開關和電池電量警告燈——2節1.5v的AA電池可連續8小時供電
系統技術規格每個頻段可兼容的系統數量(最多): 8可選頻率: 90自動設置功能: 掃描/同步音頻參考壓縮擴展: 是內置天線: 外置 1/4波長天線選項: 否接收機網絡功能: 無PC控制: 否機架部件: 可選（URT）外殼: 系統機箱發射機顯示屏: 多色LED指示燈接收機顯示屏: 多色LED指示燈電池，供電時間: 2節AA電池，>8小時環境: 小型至中型舞臺更多技術規格工作範圍
100米（300英尺）
注： 實際範圍取決於射頻信號吸收、反射和干擾
音頻頻率回應
+/– 2 dB
最小值： 45 Hz
最大值： 15 kHz
（整體系統頻率取決於話筒元件）
總諧波失真
參考值 +/– 38 kHz偏差，1 kHz音調
0.5%（典型值）
動態範圍
>100 dB，A權重
工作溫度範圍
–18°C (0°F) – +50°C (+122°F)
備註： 電池特性可能會限制該範圍
發射機音頻極性
話筒振膜受到的正壓力（或施加在WA302耳機插孔頂端的正電壓）會在XLR輸出針2（對應XLR針3的低阻抗輸入）以及高阻抗輸出的1/4英寸插孔頂端產生正電壓。
PGX1腰包式發射機
音頻輸入電平
-10 dBV（話筒增益位置的最大值）
+10 dBV（0dB增益位置的最大值）
+20 dBV（-10dB位置的最大值）
增益調整範圍
30 dB
輸入阻抗
1 MΩ
射頻發射機輸出
30 mW（最大值）（視各國適用的規定而定）
尺寸
高108 x 寬64 x 深19毫米 （4.25 x 2.50 x 0.75英寸）
重量
81克（3盎司），不含電池
外殼
模塑聚碳酸酯外殼
電源要求
2節AA鹼性電池或充電電池
電池壽命
>8小時（鹼性）
PGX2掌上型發射機
音頻輸入電平
+2 dBV（-10dB位置的最大值）
-8 dBV（0dB位置的最大值）
增益調整範圍
10dB
射頻發射機輸出
30 mW（最大值）（視各國適用的規定而定）
尺寸（包括SM58拾音器）
254 x 51毫米 直徑 （10 x 2英寸）
重量
290克（10.2盎司），不含電池
外殼
模塑PC/ABS把手和電池蓋
電源要求
2節AA鹼性電池或充電電池
電池壽命
>8小時（鹼性）
PGX4接收機
尺寸
高40 x 寬181 x 深104毫米（1.6 x 7.125 x 4.1英寸）
重量
327克（11.5盎司）
外殼
ABS
音頻輸出電平（參考值 +/-33 kHz偏差，1 kHz音調）
XLR介面（連接至600 Ω負載）： –19 dBV
1/4英寸介面（連接至3000 Ω負載）： –5 dBV
輸出阻抗
XLR介面： 200 Ω
1/4英寸介面： 1kΩ
XLR平衡輸出
阻抗
針1： 接地（電線遮罩層）
針2： 音頻
針3： 無音頻
靈敏度
-105 dBm，12 dB信噪比（典型值）
鏡頻抑制
>70 dB（典型值）
電源要求
12-18 V直流，150 mA，採用外部電源
工作範圍 92米
多色LED指示燈顯示電源、鎖定、靜音和低電量
對頻率敏感的UHF設計提供多達90個可選UHF頻率，工作帶寬為18MHz UHF
兩節AA電池提供超過八小時的持續電力
每個系統都含包裝盒
分集接收系統採用兩個相同的接收機電路，將射頻干擾產生的噪音和漏音降至最低
最多可同時使用8個系統
PGX4擁有XLR和非平衡1/4英寸插孔音頻輸出
PGX1包含靜音開關和電池電量警告燈——2節1.5v的AA電池可連續8小時供電
系統技術規格
每個頻段可兼容的系統數量(最多): 8
可選頻率: 90
自動設置功能: 掃描/同步
音頻參考壓縮擴展: 是
內置天線: 外置 1/4波長
天線選項: 否
接收機網絡功能: 無
PC控制: 否
機架部件: 可選（URT）
外殼: 系統機箱
發射機顯示屏: 多色LED指示燈
接收機顯示屏: 多色LED指示燈
電池，供電時間: 2節AA電池，>8小時
環境: 小型至中型舞臺
更多技術規格
工作範圍
100米（300英尺）
注： 實際範圍取決於射頻信號吸收、反射和干擾
音頻頻率回應
+/– 2 dB
最小值： 45 Hz
最大值： 15 kHz
（整體系統頻率取決於話筒元件）
總諧波失真
參考值 +/– 38 kHz偏差，1 kHz音調
0.5%（典型值）
動態範圍
>100 dB，A權重
工作溫度範圍
–18°C (0°F) – +50°C (+122°F)
備註： 電池特性可能會限制該範圍
發射機音頻極性
話筒振膜受到的正壓力（或施加在WA302耳機插孔頂端的正電壓）會在XLR輸出針2（對應XLR針3的低阻抗輸入）以及高阻抗輸出的1/4英寸插孔頂端產生正電壓。
PGX1腰包式發射機
音頻輸入電平
-10 dBV（話筒增益位置的最大值）
+10 dBV（0dB增益位置的最大值）
+20 dBV（-10dB位置的最大值）
增益調整範圍
30 dB
輸入阻抗
1 MΩ
射頻發射機輸出
30 mW（最大值）（視各國適用的規定而定）
尺寸
高108 x 寬64 x 深19毫米 （4.25 x 2.50 x 0.75英寸）
重量
81克（3盎司），不含電池
外殼
模塑聚碳酸酯外殼
電源要求
2節AA鹼性電池或充電電池
電池壽命
>8小時（鹼性）
PGX2掌上型發射機
音頻輸入電平
+2 dBV（-10dB位置的最大值）
-8 dBV（0dB位置的最大值）
增益調整範圍
10dB
射頻發射機輸出
30 mW（最大值）（視各國適用的規定而定）
尺寸（包括SM58拾音器）
254 x 51毫米 直徑 （10 x 2英寸）
重量
290克（10.2盎司），不含電池
外殼
模塑PC/ABS把手和電池蓋
電源要求
2節AA鹼性電池或充電電池
電池壽命
>8小時（鹼性）
PGX4接收機
尺寸
高40 x 寬181 x 深104毫米（1.6 x 7.125 x 4.1英寸）
重量
327克（11.5盎司）
外殼
ABS
音頻輸出電平（參考值 +/-33 kHz偏差，1 kHz音調）
XLR介面（連接至600 Ω負載）： –19 dBV
1/4英寸介面（連接至3000 Ω負載）： –5 dBV
輸出阻抗
XLR介面： 200 Ω
1/4英寸介面： 1kΩ
XLR平衡輸出
阻抗
針1： 接地（電線遮罩層）
針2： 音頻
針3： 無音頻
靈敏度
-105 dBm，12 dB信噪比（典型值）
鏡頻抑制
>70 dB（典型值）
電源要求
12-18 V直流，150 mA，採用外部電源
Fast and easy setup, even for a beginner
Simply press the channel button on the front of the receiver and it will perform a quick scan of the area and select a clear frequency to avoid any unwanted interference. Once this is done, sync up the receiver with your transmitter by pressing the sync button on the receiver and pointing the infrared port on the transmitter at the receiver.
How many musicians can use this system simultaneously?
A maximum of 8 musicians can use PGX Wireless systems in parallel. One wireless system consists of one bodypack transmitter and one receiver.
I normally plug my guitar straight in to my amp. Will the wireless affect the sound?
The PGX system uses Shure’s patented Audio Reference Companding which makes the system sound just like a wired setup. With less noise and greater dynamic range than other wireless systems. No artifacts lower noise floor and clearer sound at all levels.
Features
- 92m operating range
- Multi-color LED indicating power, lockout, mute and low battery
- The frequency Agile UHF design provides up to 90 selectable UHF frequencies that operate on an 18MHz UHF bandwidth
- More than eight hours of continuous use with two AA batteries
- Carrying case included in every system
- Diversity Reception system uses twin receiver circuits to minimise noise and drop out caused by RF interference
- Use up to 8 systems simultaneousy
- PGX4 has has XLR and unbalanced 1/4 inch jack audio outputs
- PGX1 includes mute switch and battery power warning lights – 8 hours battery life from 2 x AA 1.5v alkaline batteries
Tech Specs
- Compatible systems per frequency band: 8
- Auto Setup Features: Scan/Sync
- Audio Reference Companding: Yes
- Included Antennas: Attached 1/4-wave
- Antenna Options: No
- PC Control: No
- Receiver Network Ability: No
- Rack Hardware: Optional (URT)
- Case: System Case
- Transmitter Display: Multi-color LED
- Receiver Display: Multi-color LED & channel display
- Battery, Endurance: 2AA, >8 h
- Environment: Small to medium stages, fitness centres, churches, small theatres, schools/lecture halls, karaoke
Further Technical Specs
Working Range
100m (300 ft.)
Note: actual range depends on RF signal absorption,reflection, and interference
Audio Frequency Response
+/– 2 dB
Minimum: 45 Hz
Maximum: 15 kHz
(Overall system frequency depends on microphone element.
Total Harmonic Distortion
Ref. +/– 33 kHz deviation, 1 kHz tone
0.5%, typical
Dynamic Range
>100 dB A-weighted
Operating Temperature Range
–18°C (0°F) to +50°C (+122°F)
Note: battery characteristics may limit this range
Transmitter Audio Polarity
Positive pressure on microphone diaphragm (or positive voltage applied to tip of WA302 phone plug) produces positive voltage on pin 2 (with respect to pin 3 of low impedance output) and the tip of the high impedance 1/4-inch output.
PGX1 BodypackTransmitter
Audio Input Level
–10 dBV maximum at “mic” gain position
+10 dBV maximum at 0dB gain position
+20 dBV maximum at –10dB gain position
Gain Adjustment Range
30 dB
Input Impedance
1 MΩ
RF Transmitter Output
30 mW maximum (dependent on applicable country regulations)
Dimensions
108 mm H x 64 mm W x 19 mm D (4.25 x 2.50 x 0.75 in.)
Weight
81 grams (3 oz.) without batteries
Housing
Molded polycarbonate case
Power Requirements
2 “AA” size alkaline or rechargeable batteries
Battery Life
>8 hours (alkaline)
PGX2 Handheld Transmitter
Audio Input Level
+2 dBV maximum at –10dB position
–8 dBV maximum at 0dB position
Gain Adjustment Range
10dB
RF Transmitter Output
30 mW maximum (dependent on applicable country regulations)
Dimensions including SM58 cartridge
254 mm x 51 mm dia. (10 x 2 in.)
Weight
290 grams (10.2 oz.) without batteries
Housing
Molded PC/ABS handle and battery cup
Power Requirements
2 “AA” size alkaline or rechargeable batteries
Battery Life
>8 hours (alkaline)
PGX4 Receiver
Dimensions
40 mm H x 181 mm W x 104 mm D (1.6 x 7.125 x 4.1 in.)
Weight
327 g (11.5 oz.)
Housing
ABS
Audio Output Level (ref. +/– 33 kHz deviation with 1 kHz tone)
XLR connector (into 600 Ω load): –19 dBV
1/4 inch connector (into 3000 Ω load): –5 dBV
Output Impedance
XLR connector: 200 Ω
1/4 inch connector: 1kΩ
XLR output
Impedance balanced
Pin 1: Ground (cable shield)
Pin 2: Audio
Pin 3: No Audio
Sensitivity
–105 dBm for 12 dB SINAD, typical
Image Rejection
>70 dB, typical
Power Requirements
12–18 Vdc at 150 mA, supplied by external power supply
